Descripción de Producto
descripción de producto

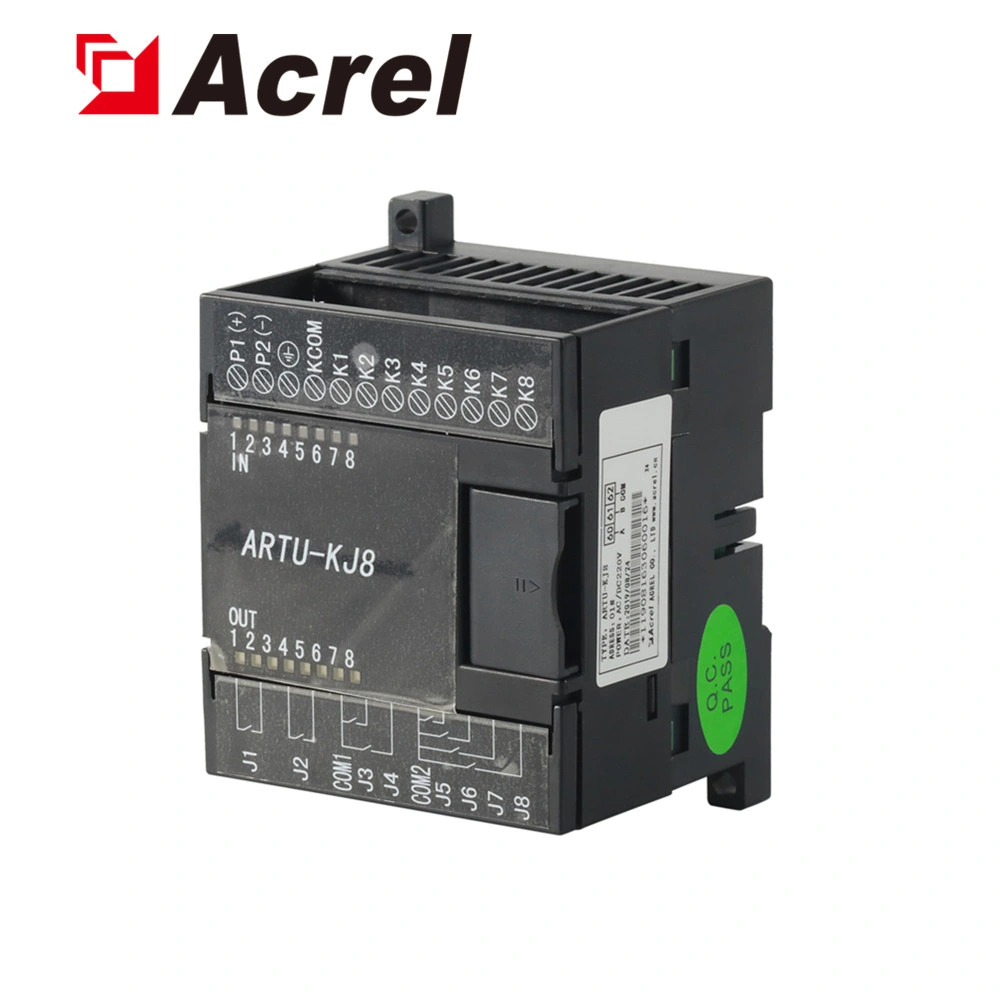

ARTU-KJ8 Unidad Terminal Remota serie
General
ARTU Distributed Monitoring y dispositivos de control es un componentes de alto rendimiento utilizado en la distribución de energía inteligentes, automatización industrial, y en otros campos. Los productos incluyen: Unidad de control remoto, la unidad de señalización remota. Tiene una luz de estado del canal de comunicación y un indicador de estado. Tiene dos vías, una interfaz de comunicación se utiliza para establecer los parámetros generales Y PUESTA EN MARCHA, otro se utiliza para leer y definir las "cuatro remoto". El valor del producto de la dirección y velocidad en baudios puede ser establecida por el PC local y el interruptor DIP. Los productos que utilizan el software y hardware "watchdog" de la tecnología para evitar la congelación.
La Guía del usuario se aplica a ARTU Distributed Monitoring y dispositivos de control
Características
RS485 (Modbus RTU: )
Indicador de estado del canal de comunicación y el indicador de estado
24VCC (±10%); 220 VCA, permitir que AC/DC 85~265V
Indicador de estado del canal de comunicación y el indicador de estado
24VCC (±10%); 220 VCA, permitir que AC/DC 85~265V
Parámetros técnicos
| Parámetros técnicos | Los valores | |
| De entrada de conmutación | La salida de conmutación | |
| El número de entradas/salidas | 8 | 8 |
| Intput/salida | Entrada de contacto seco pasiva | Salida de relé de 8 canales(Pulso o modo de espera) |
| Las comunicaciones | Puerto RS485(protocolo Modbus RTU), tres núcleos de la línea de apantallado | Puerto RS485(protocolo Modbus RTU), dos núcleos de la línea de apantallado |
| La capacidad de bus | ≤32 | ≤32 |
| Cambiar la resolución de incidencias | Capacidad para distinguir entre varios póngase en contacto con los sucesivos cambios: Cuando cualquier intervalo de desplazamiento de dos contactos es mayor que 1 Ms, capacidad para distinguir entre las células (a menos de 2ms) pueden reflejarse en el SOE. | / |
| Velocidad de escaneo de señalización | Ciclo de análisis de todos los canales el tiempo requerido es de 1ms | / |
| Señalización remoto Tiempo de rebote | Todos los canales a utilizar el mismo tiempo de rebote 1ms (set) | / |
Función
Cableado
Conexión típica
