Módulo de E/S con entrada analógica/digital

Descripción de Producto Características Varios conjuntos de I/O módulo de adquisición de datos Darse cuenta de topología en estrella Soporta varios protocolo

Featured Products

Descripción de Producto

Características

  • Varios conjuntos de I/O módulo de adquisición de datos
  • Darse cuenta de topología en estrella
  • Soporta varios protocolos (Modbus RTU/Modbus ASCII  Etc. ).
  • Diseño modular, personalización aceptado
Aplicación
  • Ocasiones en que las necesidades de datos en el sitio se convierta, por ejemplo, el petróleo, petroquímica, minería, etc.
  • Los campos  Donde los datos de equipo necesita ser convertido, por ejemplo, horno de cemento, cristal único horno de silicio etc...
  • Supervisión de datos de otras ocasiones.

Parámetros técnicos
Especificaciones Datos técnicos
Fuente de alimentación 9VDC~36VCC
El consumo de energía ≤3W
La salida de señal RS485/232
El protocolo de comunicación ModBus RTU/Modbus ASCII
La velocidad en baudios de comunicación 1200/2400/4800/9600/19200/115200 bps (opcional) (predeterminado) 9600.
  Formato de número 8N1
  La interfaz de E/S. ≤32  Unidades(ver más detalles consulte la guía de selección)
RS232 1  Unidad
RS485. 1  Unidad
Protección de la fuente de alimentación 2500V  Protección contra relámpagos y desconexión de la  Prevención
La temperatura de funcionamiento -40ºC~85°C
El tamaño Volumen(L*W*H)180*108*77(mm)
Método de montaje Montaje en carril DIN


Explicación

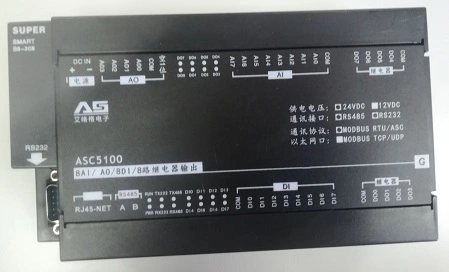

Como se muestra a continuación,   ASC5100  Módulo I/O recopila datos de  La planta industrial y los dispositivos, transmite estos datos a  PC/HMI a través de RS232/485, para darse cuenta de la topología de estrella sistema de vigilancia.


I/O Module with Analog/Digital Input


Dibujo estructural

I/O Module with Analog/Digital Input

La configuración de E/S Selecgion Guide


El código   Combinación de E/S.   Explicación E/S. AI Oa DI ¿ PT100
ASC5101 AI/AO 8AI 8
ASC5102 16AI 16
ASC5103 32 AI 32
ASC5104 4AO   4
ASC5105 8AI-4AO 8 4
ASC5106 16ai-4AO 16 4
ASC5107 32 AI-4AO 32 4
ASC5121 DI/DO

8DI     8
ASC5122 16DI     16
ASC5123 32 DI     32
ASC5124 6do       6
ASC5125 12DO       12
ASC5126 24DO       24
ASC5127 8DI-6DO     8 6
ASC5128 8DI-8DO     8 8
ASC5129 16DI-12hacer     16 12
ASC5141 AI/AO& DI/DO 8AI-8DI 8   8
ASC5142 16AI-16 DI 16   16
ASC5143 24ai-8DI 24   8
ASC5144 4OA-8DI   4 8
ASC5145 4OA-6DO   4   6
ASC5146 8AI-6DO 8     6
ASC5147 8AI-8DI-8DO 8   8 8
ASC5148 16ai-8DI-6DO 16   8 6
ASC5149 8AI-4OA-8DI-8DO 8 4 8 8
ASC5150 8AI-4OA-8DI-12hacer 8 4 8 12
ASC5151 16ai-4OA-8DI-6DO 16 4 8 6
ASC5161 Interfaz para
El transistor
14No  PNP       14
ASC5162 28No  PNP       28
ASC5163 16DO  NPN       16
ASC5164 32 ¿  NPN       32
ASC5165 8DI-8DO  NPN     8 8
ASC5166 8AI-8DO  NPN 8     8
ASC5167 8AI-8DI-8DO  NPN 8   8 8
ASC5168 16ai-8DI-8DO 16   8 8
ASC5169 2AO-16 DI-16HACER  NPN   2 16 16
ASC5170 16ai-4OA-8DI-8DO  NPN 16 4 8 8
ASC5181 Interfaz para PT100 4La IDT         4
ASC5182 8RTDd         8
ASC5183 12La IDT         12
ASC5184 4DD4AI   4       4
ASC5185 12DD4AI   4       12
ASC5186 4DD3AI8DI8DO 3   8 8 4

SGS y TUV auditado Factory
I/O Module with Analog/Digital Input
I/O Module with Analog/Digital Input

ISO9001: 2015 y certificados CE
I/O Module with Analog/Digital Input




FAQ:
1.   Q: ¿es usted fabricante, o trading company?
R: Somos un fabricante profesional de la presión/sensor de temperatura, transmisores inalámbricos, gateways, incluso las soluciones totales de IIOT durante más de 11 años en China. Con 4~20mA, Hart, RS485 y protocolos MODBUS, sensores de presión con 4~20mA, 0.5~4.5V, UARTand etc, wireless IOT transmisores de medición. Ofrecemos productos de alta calidad con un alto precio de fábrica de la competencia.

2. P: ¿Cuál es su sistema de control de calidad?
R: Como un certificado ISO9001: 2008 El fabricante, tenemos un estricto sistema de control de calidad, y cada producto se realiza pruebas de fatiga, calibración, Compensación de temperatura antes del envío. La alta calidad está garantizada.

3.   P: ¿Hay MOQ con su producto?
R: No tenemos límites MOQ 1pc para la prueba es aceptable.

4.   P: ¿es ofrecer productos personalizados?
R: Sí, podemos imprimir su logotipo en nuestros productos; OEM ODM y personalización son bienvenidos.

5. P: ¿Qué es la garantía de sus productos? Y servicio postventa?
R: Nuestro tiempo de garantía es de 12 meses después del envío, y nuestro post-venta responderá con sus preguntas en 24 horas, la instrucción a distancia por la red de PC está siempre disponible.

6. P: ¿Qué es el plazo de entrega de su producto?
R: Estamos fábrica, nuestro plazo de entrega está siempre dentro de 10~15 días hábiles para productos sin personalización, pero el plazo de entrega variará en función de diferentes productos. Puede consultar plazo de entrega de detalle con nuestras ventas.

7. P: ¿Qué certificaciones internacionales tiene para sus productos?
R: Hemos ganado CE RoHS certificados, y se encuentran en el proceso de obtener certificados UL y ATEX.
